在水廠消毒過程或科學研究測試中,為了保證小流量和低雷諾數的流量測量精度,儀器要求具有更高的靈敏度。轉子流量計靈敏度高,結構簡單,結構直觀,壓力損失小,測量范圍大,維護方便,價格低廉,應用廣泛。但是,在應用過程中,由于安裝或使用不當,往往會導致測量結果不正確等問題。以下是多年工作經驗的一些看法。
1、安裝時需要注意的事項
1.1、安裝前確認儀器的最大允許工作溫度和壓力。它不應低于管道中待測流體的最高溫度和壓力。儀表的規模與被測流體的流動范圍一致。
1.2、儀表變送器必須垂直安裝,流體必須從底部到頂部通過變送器。

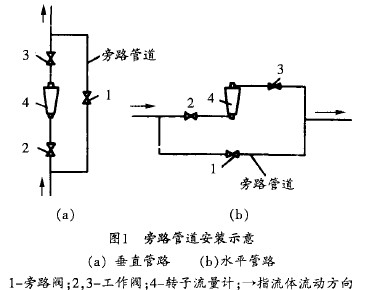

1.3、儀器應安裝在無振動的地方,易于維修。應繞過安裝在生產線上的變送器來處理故障或吹掃,并且在檢查過程中儀器不會受到影響。旁通管的安裝方法如圖1所示。閥1關閉,閥2,3在正常運行時打開。閥門1在檢查期間打開,閥門2,3關閉。
轉子流量計旁通管安裝圖
1.4、當用于臟液時,應將其安裝在儀器的上游。過濾。特別是,小口徑(Ф25mm或更?。┑膬x器對污垢非常敏感,必須考慮前臺過濾問題。當待測流體中可能存在鐵磁性雜質時,應在儀表前安裝磁性過濾器。

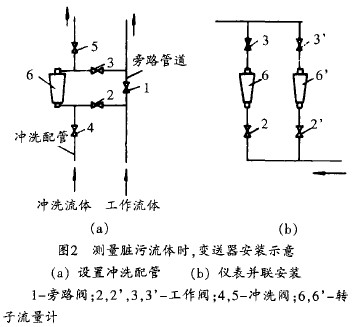

在測量臟液時,需要經常沖洗儀器,并且需要沖洗管道。安裝如圖2(a)所示;或兩個變送器并聯安裝,以便進行旋轉和維護。安裝如圖2(b)所示。
轉子流量計測量臟介質變送器安裝圖
1.5、如果變送器的安裝位置不能滿足工作臺前管徑5倍的直管段的要求,并且工作臺前面有局部阻力引起流體干擾,整流器可以是安裝。
1.6、當被測流體的溫度高于70°C時,玻璃轉子流量計應配備保護蓋,以防止玻璃管爆裂。安裝玻璃轉子流量計后,上下管應與支架牢固固定,以防止管道重量加入轉子流量計或造成劇烈振動。
1.7、燃氣遠程傳輸表的氣源必須清潔。氣源和輸出信號管通常由Ф6xl銅管制成。管道和儀器通常通過鎖緊螺母和密封環連接,以確保連接的緊密性。
2、轉子流量計使用特點
2.1、玻璃管轉子流量計是直讀式儀器,錐管秤有兩種流量刻度和百分比刻度。帶流量刻度尺的流量計可根據轉子高度直接讀取流量值;對于百分比刻度的玻璃轉子流量計,要特別注意刻度數和流量的轉換。比例尺分為兩部分,等分和非等分。對于不等規模的轉子流量計,應根據制造商提供的圖表,根據錐形管的讀數獲得相應的流量值;對于非等規轉子流量計,將讀數乘以轉子流量計。上刻度值是測量的流量。
2.2、遠程傳動式轉子流量計,無論是電動遠傳還是燃氣遠傳,只在正常運行時調節轉換器輸出。鉆頭的水平,其他一般不調整。
2.3、當流量計投入運行時,應緩慢打開前后閥門,以防止流體撞擊轉子并損壞儀器。如果安裝旁路,應首先打開旁通閥,然后注入儀器,并在儀器注入后關閉旁路。
2.4、根據待測流體的臟污情況定期沖洗,以確保準確性。對于燃氣遠程傳輸儀器,需要定期清潔常規孔和過濾器。當必須拆卸和清潔變送器時,應注意不要彎曲導桿以防止轉子產生“干擾現象使儀表發生故障。
2.5、移動大直徑玻璃轉子流量計時,應首先支撐轉子,避免轉子碰撞,錐管破裂。
2.6、護套絕緣儀器護套中介質的最大壓力不得超過儀器手冊規定的值(一般小于98.0665 N / cm2),并應用壓力表監測。
2.7、在測量中,如果指示值因流體脈動而不穩定,請調整大阻尼器阻尼量或向阻尼器添加適當?shù)囊后w(如硅油)以增加阻尼。
2.8、使用測量流體的流量計應小心地從變送器外殼中排出,以避免影響測量精度。
3、提高了測量精度
如果使用遠程傳輸轉子流量計,則指針在使用期間頻繁擺動,表明不穩定性和其他問題。
3.1、儀器指示價值擺動的原因
儀器指示值擺動通常是由于兩個原因:一個是要測量的信號本身是脈動的;另一個是得分表的靈敏度太高或自身振蕩。前者的主要原因,如泵啟動和停止,流體壓力波動等,將導致流入口處的信號脈動。流量負荷的變化也會使流量計出口處的信號產生脈動。簡而言之,儀表前后的流體脈動可能導致儀表擺動。對于儀表本身的靈敏度,需要根據測量信號的脈動量來調節儀表的阻尼量。此外,被測介質是液相中的雙相(液體和氣體共存)或空氣,這也是脈動的原因。
3.2、解決轉子流量計指示擺動的措施
3.2.1、正確安裝和使用
儀表的振動和振動通常由儀表前后的壓力差引起,因此流量計應安裝在旁路上。儀器啟動時,通過旁路操作。當儀器在之前和之后充滿液體時,儀器被注入并且旁路被消除以避免儀器的沖擊。
3.2.2、被測流體本身會產生靜脈可以通過多種方式進行補償
3.2.2.1、緩沖儀器前的脈動信號如果儀器前面安裝了泵,調節閥等,并且由此引起信號脈動,可以在工作臺前添加緩沖罐等方法采用。
3.2.2.2、補償儀器后的脈動信號如果儀器的后負載變化很大,導致儀器的背壓不穩定并導致指示值振蕩,可以使用氣體補償裝置。在壓縮氣體氣囊中,當被測量的一定壓力的液體進入裝置時,它充滿了與被測流體的壓力相匹配的氮氣(因為氮氣是穩定的,因此氣囊充滿了氮氣),它與氮氣壓力同相。平衡。一旦測量的流體由于流速而增加,壓力就立即降低。此時,氮氣囊中的氮氣壓力大于待測流體的壓力,從而氮氣囊膨脹。這樣,待測流體被迫以相對較快的速度從補償罐流到生產管道,從而確保管道內壓力的穩定,即確保儀表的背壓為穩定,儀表擺動而不會被負載改變。氮氣壓力通常是管道正常工作壓力的9.10倍。通常需要在生產管道上安裝兩個氣體補償裝置。
3.2.2.3、調整阻尼,使儀表具有適當?shù)撵`敏度。轉子流量計配有機械阻尼裝置(阻尼器)。一般空氣阻尼器用于通過空氣阻尼活塞以消除儀器操作期間的擺動。如果發現儀器阻尼力不足,則更改阻尼器的阻尼系數。調節阻尼系數的最簡單方法是調節阻尼系數調節閥,以增加或減少上活塞和下活塞之間連接的毛細管阻力。電阻增加和減少,阻尼系數也增加和減少?;蛘?,空氣阻尼器可以改為液體阻尼器。阻尼液的粘度越大,系統的阻尼越大。選擇阻尼液時,不僅要考慮粘度,還應選擇溫度系數小的阻尼液,如硅油和航油,以防止阻尼系數因環境溫度變化而變化。
隨著工業生產的快速發展,人們的生活水平日益提高,相應地對水廠生產安全,可靠,經濟的運行提出了更高的要求。因此,正確安裝和使用轉子流量計并及時調整其測量精度是確保發出消毒劑劑量的正確信號以便及時調整和控制生產過程的重要先決條件。據推測,這篇文章可以在這方面發揮一點作用。
